Муфта штанговая без лыски
Муфта штанговая с лыской

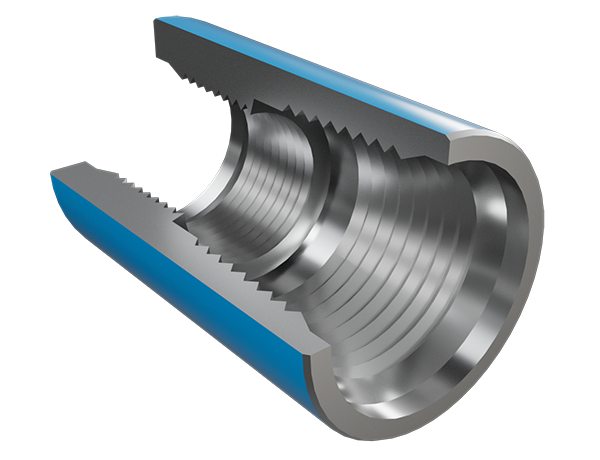

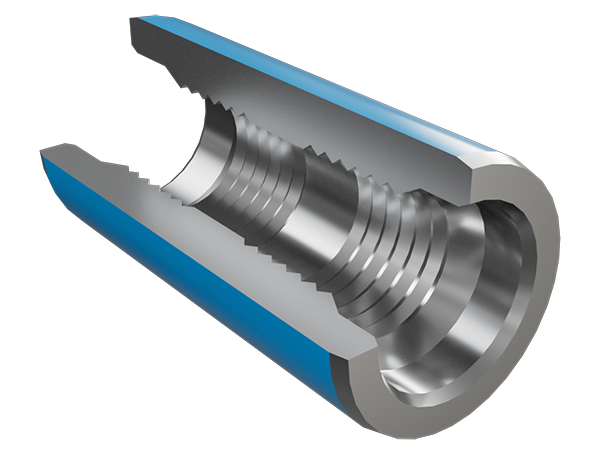

Муфта штанговая МШ - составная часть колонны насосных штанг и предназначена соединения насосных штанг.
Муфта штанговая изготавливается в соответствии с ГОСТ 31825-2012 и ГОСТ 13877-96:
- соединительные - для соединения штанг одного размера;
- переводные - для соединения штанг разного размера.
Муфты МШ изготавливаются из высококачественных сталей и подвергаются:
- нормализации (класс муфт Н по ГОСТ 31825-2012 и Т по ГОСТ 13877-96)
- термической обработке и упрочнению наружной поверхности нагревом токами высокой частоты (ТВЧ).
Это позволяет увеличить твердость и тем самым увеличить износостойкость поверхности муфты (класс муфт Т по ГОСТ 31825-2012 и S по ГОСТ 13877-96).
Типоразмеры муфт штанговых МШ - с условными диаметрами 13; 16; 19; 22 и 25 мм.
Муфта штанговая МШ 13; МШ 16; МШ 19; МШ 22; МШ 25.
Муфта штанговая переводная МШП 13х16; МШП 16х19; МШП 19х22; МШП 22х25.
Конструктивное исполнение муфт штанговых в соответствии с ГОСТ:
1 - муфта штанговая с лысками под ключ нормального диаметра;
2 - муфта штанговая без лысок под ключ нормального диаметра;
3 - муфта штанговая без лысок под ключ уменьшенного диаметра.
