Пробоотборник фланцевый-ПФ (ТУ 3742-005-79172827-2012)
- Корпус
- Кран шаровой
- Отборный патрубок
- Фланцы корпуса пробозаборника
- Заборное устройство
Технические характеристики
Способ использования
| Тип пробоотборника | Расчетное давление, МПа | Диаметр трубопровода, мм | Диаметр емкостного аппарата, мм |
| ПМ и ПФ | 0,6-4,0 | 50-700 | - |
| ПП | - | 1200-3400 |
| Условный диаметр, мм |
Давление расчетное, МПа |

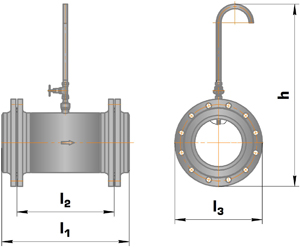

Масса, кг | Размеры, мм | |||
| l1 | l2 | l3 | h | |||
| 50 | 1.0 | 13 | 280 | 180 | 160 | 639 |
| 1.6 | ||||||
| 2.5 | 13 | 280 | 180 | 160 | 639 | |
| 4.0 | 15 | 316 | 216 | 160 | 639 | |
| 80 | 1.0 | 15 | 320 | 210 | 195 | 673 |
| 1.6 | ||||||
| 2.5 | 15 | 320 | 210 | 195 | 673 | |
| 4.0 | 25 | 403 | 283 | 195 | 673 | |
| 100 | 1.0 | 25 | 340 | 230 | 215 | 693 |
| 1.6 | ||||||
| 2.5 | 33 | 356 | 230 | 230 | 693 | |
| 4.0 | 36 | 415 | 305 | 230 | 703 | |
| 150 | 1.0 | 42 | 404 | 280 | 280 | 751 |
| 1.6 | ||||||
| 2.5 | 60 | 550 | 403 | 300 | 751 | |
| 4.0 | 64 | 550 | 403 | 300 | 761 | |
| 200 | 1.0 | 59 | 456 | 330 | 335 | 809 |
| 1.6 | ||||||
| 2.5 | 62 | 579 | 419 | 360 | 821 | |
| 4.0 | 116 | 599 | 419 | 375 | 829 | |
| 250 | 1.0 | 106 | 590 | 450 | 405 | 846 |
| 1.6 | ||||||
| 2.5 | 172 | 630 | 457 | 425 | 856 | |
| 4.0 | 225 | 722 | 516 | 445 | 866 | |
| 300 | 1.0 | 139 | 644 | 500 | 460 | 896 |
| 1.6 | ||||||
| 2.5 | 177 | 700 | 500 | 485 | 896 | |
| 4.0 | 273 | 828 | 502 | 510 | 896 | |
| 400 | 1.0 | 252 | 762 | 600 | 580 | 1010 |
| 1.6 | ||||||
| 2.5 | 340 | 862 | 600 | 610 | 1025 | |
| 4.0 | 508 | 1002 | 838 | 655 | 1047 | |
| 500 | 1.0 | 320 | 896 | 700 | 710 | 1153 |
| 1.6 | ||||||
| 2.5 | 392 | 912 | 700 | 730 | 1163 | |
| 4.0 | 570 | 1442 | 1150 | 755 | 1175 | |
Назначение
- Применяются для послойного забора проб с целью определения состава среды трубопровода и емкостного оборудования;
- Для трубопроводов применяются пробоотборник муфтовый (ПМ) и пробоотборник фланцевый (ПФ);
- Для емкостного оборудования применяется пробоотборник поворотный (ПП).
Преимущества
- Наличие заборного устройства с изменяемыми конструктивными размерами в зависимости от диаметра основного трубопровода, обеспечивающее однородность состава среды при отборе пробы для ПМ и ПФ.
- Наличие поворотного устройства с изменяемыми конструктивными размерами в зависимости от диаметра аппарата для ПП.
- Имеют простую надежную конструкцию, легко монтируются и демонтируются для проведения профилактических работ.
