Аппараты обезвоживания нефти БУОН® (ТУ 3615-001-79172827-2013)
- Корпус
- Ввод нефтяной эмульсии
- Устройство сбора нефти и отделившегося газа
- Система гидростатического распределения и коалесценции
- Устройство сбора воды
- Вывод нефти и отделившегося газа
- Вывод воды
Технические характеристики
Способ использования
| Объем, м³ | Производительность, м³/сут. | Расчетное давление, МПа | |
| БУОН-П | БУОН-Г,С | ||
| 16 | 800 | 500 | 0,6-2,5 |
| 20 | 1000 | 700 | |
| 25 | 1500 | 1000 | |
| 32 | 2000 | 1200 | |
| 50 | 2500 | 1500 | |
| 80 | 4000 | 3000 | |
| 100 | 5000 | 4000 | |
| 200 | 10000 | 6000 | 0,6-1,6 |
| Показатели | При предварительном сбросе воды | При глубоком обезвоживании | При обессоливании нефти | |
| Содержание воды в нефти, % | на входе | более 40 | менее 40 | менее 5 |
| на выходе | 5-10 | до 0,5 | до 0,5 | |
| Содержание нефти в воде на выходе до, мг/л | 100 | 100 | 100 | |
| Содержание хлористой соли на выходе в нефти до, мг/л | - | - | 100 | |
| Объем аппарата, м³ |

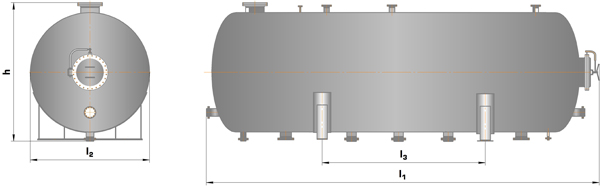

Расчетное давление, МПа | Масса, кг | Высота h, мм | Длина l1, мм | Ширина l2, мм | Расстояние между опорами l3, мм |
| 16 | 0,6 | 4000 | 2810 | 5700 | 2150 | 3000 |
| 1,0 | 4500 | |||||
| 1,6 | 5500 | |||||
| 2,5 | 7000 | |||||
| 20 | 0,6 | 4500 | 2810 | 6900 | 2150 | 4300 |
| 1,0 | 5000 | |||||
| 1,6 | 6500 | |||||
| 2,5 | 8000 | |||||
| 25 | 0,6 | 5500 | 3210 | 6200 | 2550 | 3000 |
| 1,0 | 6500 | |||||
| 1,6 | 8000 | |||||
| 2,5 | 10500 | |||||
| 32 | 0,6 | 6500 | 3210 | 7700 | 2550 | 4500 |
| 1,0 | 7500 | |||||
| 1,6 | 9500 | |||||
| 2,5 | 11500 | |||||
| 50 | 0,6 | 9500 | 3210 | 11400 | 2550 | 6700 |
| 1,0 | 10500 | |||||
| 1,6 | 12000 | |||||
| 2,5 | 16500 | |||||
| 80 | 0,6 | 13000 | 3820 | 11800 | 3150 | 6000 |
| 1,0 | 15000 | |||||
| 1,6 | 18000 | |||||
| 2,5 | 24000 | |||||
| 100 | 0,6 | 16000 | 3820 | 14300 | 3150 | 8000 |
| 1,0 | 25000 | |||||
| 1,6 | 29000 | |||||
| 2,5 | 36000 | |||||
| 200 | 0,6 | 23000 | 4220 | 22000 | 3550 | 13000 |
| 1,0 | 36000 | |||||
| 1,6 | 43000 |
Назначение
Аппараты обезвоживания нефти БУОН® применяются для обезвоживания и обессоливания нефти в составе УПСВ и УПН.
БУОН-П – для предварительного сброса воды;
БУОН-Г – для глубокого обезвоживания нефти;
БУОН-С – для обессоливания нефти (комплектуется смесителем жидкости СПВ).
Преимущества
- Высокая технологическая надежность;
- Обеспечивает требуемые показатели подготовки нефти при нестабильных режимах входных параметров;
- Возможность подготовки нефтяной эмульсии с высоким содержанием газа ввиду комплектации специальной системой газоотведения.
Комплектация
По желанию заказчика Аппарат обезвоживания нефти БУОН® может комплектоваться площадкой обслуживания и лестницей.
