Аппарат глубокой очистки воды АГОВ® (ТУ 3615-004-79172827-2012)
- Корпус
- Ввод пластовой воды на очистку
- Вывод уловленной нефти
- Вывод воды
- Система размыва донных отложений
- Вывод газа
- Устройства распределения и коалесценции
- Блок коалесцирующих насадок
- Колпак для сбора газа и уловленной нефти
Технические характеристики
Способ использования
| Объем, м³ | Производительность по жидкости, м³/сут. | Расчетное давление, МПа | Содержание в воде на входе, мг/л | Содержание в воде на выходе, мг/л | ||
| нефти | мех. примесей | нефти | мех. примесей | |||
| 16 | 500 | 0,6-1,6 | до 100 | до 100 | 20-25 | 15-20 |
| 20 | 800 | |||||
| 25 | 1000 | |||||
| 36 | 2000 | |||||
| 50 | 2500 | |||||
| 80 | 4000 | |||||
| 100 | 6000 | |||||
| 200 | 10000 | |||||
| Объем аппарата, м³ |

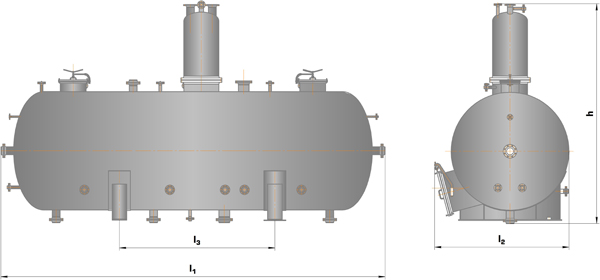

Расчетное давление, МПа | Масса, кг | Высота h, мм | Длина l1, мм | Ширина l2, мм | Расстояние между опорами l3, мм |
| 16 | 0,6 | 4200 | 4010 | 5700 | 2300 | 3000 |
| 1,0 | 4800 | |||||
| 1,6 | 5100 | |||||
| 20 | 0,6 | 4900 | 4010 | 6900 | 2300 | 4300 |
| 1,0 | 5400 | |||||
| 1,6 | 6100 | |||||
| 25 | 0,6 | 5800 | 4410 | 6200 | 2700 | 3000 |
| 1,0 | 6500 | |||||
| 1,6 | 8000 | |||||
| 36 | 0,6 | 9800 | 4410 | 8700 | 2700 | 5000 |
| 1,0 | 11600 | |||||
| 1,6 | 13200 | |||||
| 50 | 0,6 | 15600 | 4410 | 11400 | 2700 | 6700 |
| 1,0 | 17500 | |||||
| 1,6 | 19000 | |||||
| 80 | 0,6 | 22500 | 5020 | 11800 | 3300 | 6000 |
| 1,0 | 24500 | |||||
| 1,6 | 27100 | |||||
| 100 | 0,6 | 29900 | 5020 | 14300 | 3300 | 8000 |
| 1,0 | 32400 | |||||
| 1,6 | 34600 | |||||
| 200 | 0,6 | 38900 | 5420 | 22000 | 3700 | 13000 |
Назначение
Применяется для глубокой очистки пластовой воды от нефти и механических примесей на установках предварительного сброса воды и установках подготовки нефти.
Преимущества
- Очистка пластовой воды выполняется в условиях одного аппарата в две ступени: 1 ступень - грубая очистка воды, 2 ступень - тонкая очистка воды. За счет этого обеспечиваются лучшие показатели качества подготовки пластовой воды в сравнении с отечественными аналогами;
- Комплектуется блоками коалесцирующей насадки для процесса глубокой очистки пластовой воды;
- Комплектуется системой размыва донных отложений и вывода размытого нефтешлама.
Комплектация
По желанию заказчика аппарат глубокой очистки воды АГОВ® может комплектоваться площадкой и лестницей обслуживания
