Фильтр ФСЩО (Фильтр скважинный щелевой открытый)

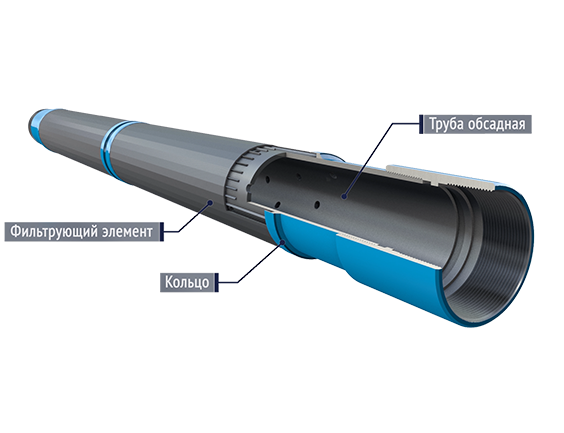

Фильтр ФСЩО состоит из перфорированной обсадной или насосно-компрессорной трубы с отверстиями и фильтрующего элемента, представляющего собой сварную металлическую конструкцию из расположенных вдоль оси ребер, к которым вкруговую приваривается проволока профилированного (треугольного) сечения.
Технические характеристики
Документы
| Наименование основных параметров и размеров | Условный диаметр перфорированной трубы | |||||||||||
| 73 | 89 | 102 | 114 | 127 | 140 | 146 | 168 | 178 | 219 | 245 | ||
| Общая длина фильтра, мм | 4000 - 12000 | |||||||||||
| Резьба ниппеля и муфты | ОТТМ, ОТТГ, НКТ, БТС | |||||||||||
| Расстояние от муфты трубы до фильтрующей части, не менее, мм | 350 | |||||||||||
| Расстояние от торца ниппеля трубы до фильтрующей части, не менее, мм | 300 | |||||||||||
| Количество отверстий без герметизирующих пробок на 1п.м., шт. |
36 .... 360 |
|||||||||||
| Диаметр отверстий, мм | 10 .... 20 | |||||||||||
| Ширина щели между витками проволоки фильтрующего элемента, мм | (0,1...0,5) ± 0,05 | |||||||||||
| Размеры сечения проволоки фильтрующего элемента, мм | ширина |
1,2 .... 3,2 | ||||||||||
| высота | 2,3 .... 4,4 | |||||||||||
| Длина фильтрующей части, мм | 2000 - 8000 | |||||||||||
| Масса фильтра (при длине 6000 мм), не более, кг | 83 | 97 | 129 | 158 | 167 | 173 | 177 | 234 | 267 | 286 | 353 | |
