Натяжные кассеты для вибросит

Натяжные кассеты для вибросит

Применимые к виброситам: типа ВС-1, СВ-1Л, СВ-1Л-02М (и их аналоги); SWACO; DERRICK (mod.48, 58, 2000); Kem - Tron (KTL -48); Brandt (LCM 2 D) и др.

Технические характеристики
Способ использования

Основой любой кассеты, как натяжной, так и каркасной, является сеточное полотно.

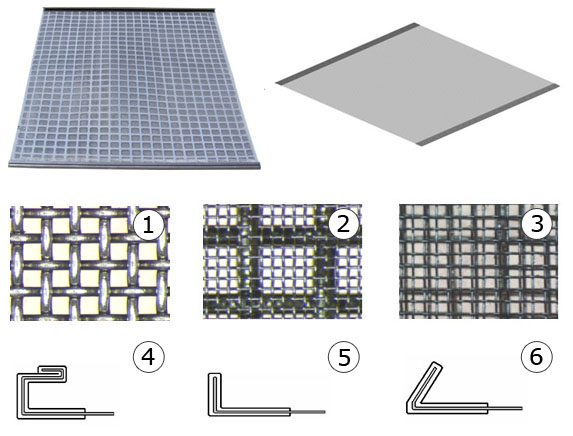

Односеточная кассета (рисунок 1) - сеточное полотно состоит из одной сетки. У такой кассеты пластиком армируются только края. Такие кассеты используются для предварительной очистки от крупных фракций (по международной классификации - MG).

Двухсеточная кассета (рисунок 2) - сеточное полотно состоит из двух сеток: рабочей с заданным условиями сепарации размером ячейки,и крупноячеистой сетки, выполняющей роль поддержки и несущей физические нагрузки. Применяются при основной и предварительной очистке (по международной классификации - TBC).

Многосеточная кассета (рисунок 3) - сеточное полотно состоит из двух и более рабочих сеток с мелкой ячейкой и крупноячеистой сетки, выполняющей роль поддержки. Такие сеточные полотна получили название "сэндвич", используются при основной очистке.

Края натяжных кассет с двух сторон заделаны в замки, позволяющие закрепить и одновременно натянуть сеточное полотно на вибросите.

Формы замка

«П» (рисунок 4) - образная форма замка, выполняется из листового металла толщиной 0,5÷0,8мм. Конструкция обеспечивает надежное крепление сеточного полотна и универсальна в применении (по международной классификации - TYP C3a).

«Г» (рисунок 5) - образная форма замка, выполняется из листового металла толщиной 1,0÷1,2мм (по международной классификации - TYP C2a).

«V» (рисунок 6) - образная форма замка, выполняется из листового металла толщиной 0,8÷1,2мм (по международной классификации - TYP C3b).

При соблюдении условий эксплуатации: ресурс работы кассет составляет свыше 300 часов!
