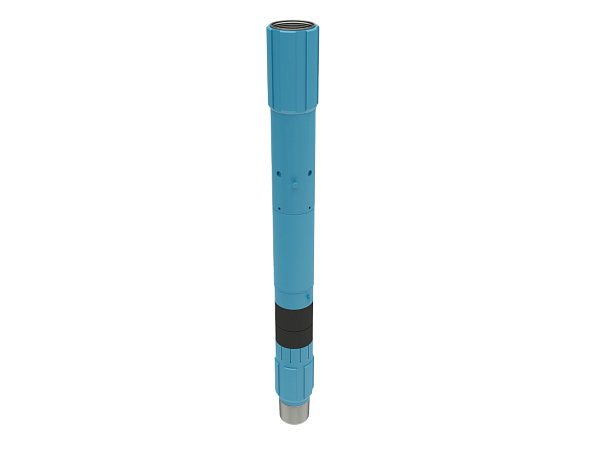

Устройство для манжетного и ступенчатого цементирования скважин типа УМСЦ

Устройство для манжетного и ступенчатого цементирования скважин типа УМСЦ

Предназначено для манжетного цементирования вертикальных и наклонно-направленных скважин, в которых предусмотрен спуск эксплуатационных колонн с щелевыми фильтрами или планируется эксплуатация скважины открытым забоем, также для ступенчатого цементирования скважин различного назначения.

Технические характеристики
Способ использования
Условный диаметр обсадной колонны и скважины Длина устройства, мм Диаметр, мм по центраторам Избыточное давление, кгс/см2 Коэф-ент пакеровки Вес, кг Допустимый перепад давления, МПа
Герметиз. затрубного пространс тва. Открытия циркуляц. отверстий Закрытия циркуляц. отверстий
1 139.7x190* 1200 185 120 140 50 1,28 130 17-20
2 139,7x215.9 1250 210 120 140 50 1,26 135 17-20
3 146x215,9 1950 210 140 160 60 1.2 150 17-20
4 168x215,9* 2040 210 120 150 50 1,28 180 15—18

Устройство способствует обеспечению проектной высоты подъема цемента нормальной или повышенной плотности при низких градиентах гидроразрыва продуктивных пластов и наличии в скважине зон. склонных к поглощениям. Кроме предотвращения загрязнения продуктивных горизонтов тампонажным раствором и его смесями, с помощью устройства возможно цементирование эксплуатационных колонн в две ступени с применением специальных тампонажных систем, предусмотренных геологотехническими условиями проводки скважин. Цементирование проводится без технологических остановок на падение бомбовых пробок для открытия циркуляционных отверстий перед цементированием второй ступени эксплуатационной колонны, а также на время ОЗЦ между ступенями цементирования.

С целью предотвращения образования цементных стаканов в интервале установки устройств, при ступенчатом цементировании, непосредственно перед цементированием второй ступени в колонну продавливается технологическая пробка.

Непосредственно после спуска и промывки скважины с эксплуатационной колонной, оснащенной устройством, при цементировании с открытым забоем или щелевым фильтром производится герметизация кольцевого пространства и открытие циркуляционных отверстий в результате последовательного повышения давления в обсадной колонне до необходимой величины.

После закачки расчетного объема тампонажного раствора в колонну вводится верхняя продавочная пробка, которая продавливается до внутриколонной втулки. При перекрытии втулкой циркуляционных отверстий создаются необходимые условия для надежной герметизации циркуляционных отверстий металлической втулкой.

Устройство прошло промышленные испытания и внедрение при двухступенчатом цементировании более 80 скважин в РОСнефти, Самарском регионе, Республике Татарстан и Коми, горизонтальных скважин в этих и других регионах.
