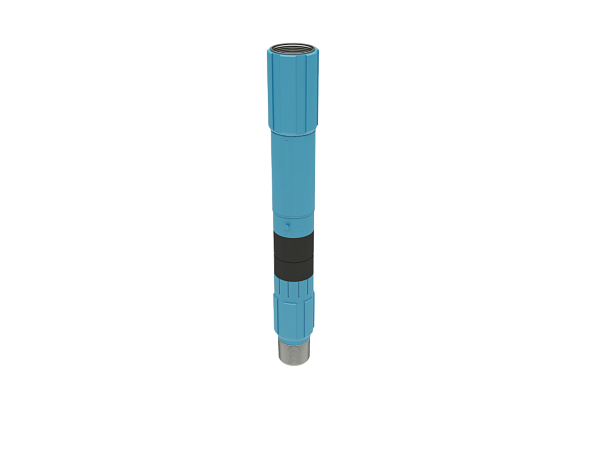

Устройство для одновременного разобщения пластов и изоляции перетоков в зоне ВНК типа УОРП

Устройство для одновременного разобщения пластов и изоляции перетоков в зоне ВНК типа УОРП

Устройство предназначено для герметизации заколонного пространства с целью предотвращения межпластовых флюидоперетоков, межколонных газопроявлений, разобщения разнонапорных флюидосодержащих горизонтов и изоляции перетоков в зоне ВНК для предотвращения обводнённости скважин.

Технические характеристики
Способ использования
Условный диаметр
обсадной колонны и скважины
Длина
устройства, мм
Диаметр, мм по центраторам Диаметр, мм Коэф-ент пакеровки Вес, кг Допустимый
перепад давления, МПа
наружный внутренний в рабочем положении
1 139,7х190* 1200 185 178 118 214 1,28 80 17-20
2 139,7x215,9 1200 210 185 118 240 1,26 85 17-20
3 146x215,9 1140 210 195 124 235 1,2 98 17-20
4 168x215,9 1340 210 195 142 251 1,28 110 15-18
5 178х215,9* 1050 212 209 153 237 1,13 115 15-18
6 194x244,3* 1350 235 214 173 255 1,19 145 12-15

Устройство включает в свою конструкцию гидромеханический клапан с задающимся на устье скважины давлением срабатывания, приводящим в действие пакерный узел. Одно или несколько устройств по предлагаемой технологии устанавливается в необходимом интервале, определяемом геологической службой перед спуском обсадной колонны в скважины различного назначения. Устройство отличается от существующих аналогов способом получения эффекта расширения уплотнительного элемента не за счёт осевого сжатия или нагнетания жидкости в полость уплотнителя, а за счёт радиального растяжения под действием разжимного конуса, внедряющегося под одинарный или двойной уплотнительный элемент, обеспечивая надёжное перекрытие кольцевого зазора в стволе скважины.
