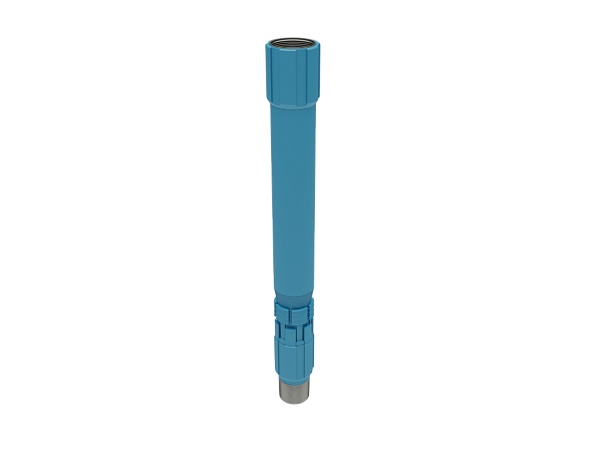

Держатель гидромеханический усовершенствованный для колонн малого диаметра без опоры на забой типа ДГМУ

Держатель гидромеханический усовершенствованный для колонн малого диаметра без опоры на забой типа ДГМУ

Держатель предназначен для удержания в трубном пространстве эксплуатационных колонн, спускаемых при ремонтных работах подвесных колонн, при спуске хвостовиков ниже башмака эксплуатационной колонны или во вторые стволы скважины при проведении восстановительных работ.

Технические характеристики
Способ использования
Наименование параметра Норма
ДГМУ-102 ДГМУ-114
Максимальный наружный диаметр, мм, не более: по корпусу по центратору 120; 124 138; 143
Внутренний диаметр устройства по стволу, мм, не менее 89 96
Максимально возможный вес удерживаемой колонны, Тс (кгс) 15 (15.000) 25 (25.000)
Максимально возможная длина спускаемой колонны, м 1250 1250
Максимально возможный перепад давления в процессе эксплуатации, МПа (кгс/см2) 30 (300) 30 (300)
Избыточное давление, при котором происходит срез винтов и зубья цанги внедряются во внутреннюю поверхность эксплуатационной колонны. МПа (кгс/см2) 4,0±0,5 (40,0±5,0) 5,0+0,5 (50,0±5,0)
Длина устройства, мм, не более 1000 1100
Масса устройства, кгс, не более 40 50

Держатель после срабатыаания частично перекрывает кольцевое пространство между внутренней поверхностью обсадной колонны и спускаемых труб, что следует учесть при гидравлических расчётах. Держатель типа ДГМУ работает следующим образом. При продавливании ВУРа и запорных элементов, шарики перекрывают циркуляционные отверстия в стакане, давление в колонне повышают до значения, при котором происходит срез винтов, удерживающих стакан в исходном положении. Стакан движется вместе с поршнем и воздействует на конус и цангу, которая увеличивается в диаметре и входит в зацепление зубьев с внутренней поверхностью обсадной колонны.

Для внедрения зубьев в металл обсадной колонны производится постепенная разгрузка веса спускаемой колонны на цангу. При этом с увеличением нагрузки происходит более надёжное зацепление и удержание подвесной колонны внутри эксплуатационной без установки цементного моста или разгрузки на забой.
