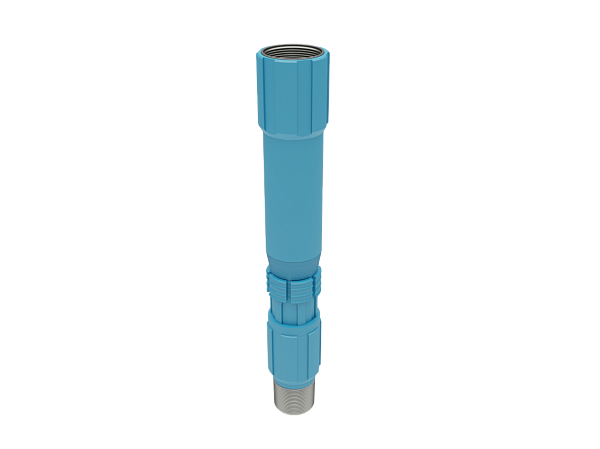

Держатель гидромеханический (якорь) типа ДГМ для удержания обсадных колонн в стволе скважины или в предыдущей колонне
Держатель предназначен для удержания в трубном пространстве эксплуатационных колонн во вновь бурящихся скважинах, при восстановлении эксплуатационных колонн спускаемых во вторые стволы хвостовиков или подвесных колонн для ремонтных работ в скважинах.
| Наименование параметра | Норма | |||
| ДГМ-102 | ДГМ-114 | ДГМ-127* | ДГМ-146 | |
| Максимальный наружный диаметр, мм, не более: по корпусу по центратору | 120; 124 | 138; 145 | 142; 146 | 195; 210 |
| Внутренний диаметр устройства по стволу, мм, не менее | 89 | 96 | 109 | 126 |
| Максимально возможный вес удерживаемой колонны, Тс (кгс) | 19 (19.000) | 23 (23.000) | 25 (25.000) | 150 (150.000) |
| Максимально возможная длина спускаемой колонны, м | 1250 | 1250 | 1200 | 4200 |
| Максимально возможный перепад давления в процессе эксплуатации, МПа(кгс/см2) | 30 (300) | 28 (280) | 27 (270) | 25 (250) |
| Избыточное давление, при котором происходит срез винтов и зубья цанги внедряются во внутреннюю поверхность эксплуатационной колонны, МПа (кгс/см2) | 5,5+1 (55+10) | 5,0+ 1 (50+10) | 5,5+1 (55+10) | 4,5+ 1 (45+10) |
| Длина устройства, мм, не более | 620 | 650 | 700 | 1200 |
| Масса устройства, кгс, не более | 12 | 15 | 20 | 110 |
Держатель после срабатывания частично перекрывает кольцевое пространство между внутренней поверхностью обсадной колонны и спускаемых труб, что следует учесть при проведении дальнейших работ. Держатель типа ДГМ работает следующим образом: по окончании про-давливания пробки до стоп-кольца (или ВУРа с запорными шариками до устройства типа УЦОК) давление в колонне повышают до значения, при котором происходит срез винтов, удерживающих поршень в исходном положении. Поршень воздействует на цангу, которая увеличивается в диаметре и входит в зацепление зубьев с внутренней поверхностью промежуточной обсадной колонны или с крепкой, (твёрдой)породой стенок скважины. При помощи стопорного устройства поршень фиксируется в конечном положении.
Для внедрения зубьев в металл обсадной колонны производится постепенная разгрузка веса спускаемой колонны на цангу. При этом с увеличением нагрузки происходит более надёжное зацепление и удержание подвешиваемой эксплуатационной колонны внутри промежуточной колонны или за стенки скважины без разгрузки на забой.
